Controladores de movimento Motrona

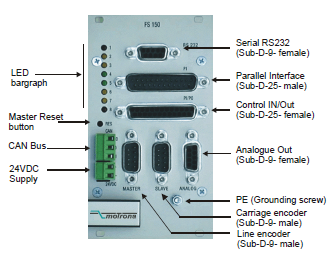

FS150

Controlador dedicado para controle preciso em aplicações típicas de corte em movimento ou alimentação de prensas.

Fornece um controle extremamente preciso para alta produtividade e proteção das partes mecânicas e engrenagens através de otimização das transições de velocidades polinomial

Eixo virtual incorporado (selecionavél)
Excelentes propriedades dinâmicas de controle em loop fechado contínuo, tempo de ciclo de apenas 150 μsec.

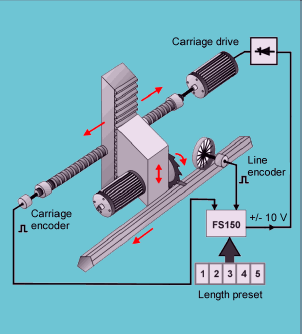

Comprimento de corte programado de acordo com o dimensões predefinidas ou através de sensores
Facilidade de programação de espaços entre ciclos de cortes
Pode ser operado com todos os servos e drivers (4 quadrantes dc) assim como inversores em AC (1 quadrante) e sistemas hidraulicos

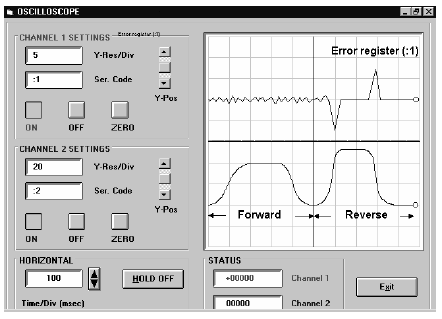

Programação rápida através de setup via Windows:

O software de corte em movimento e varios outros para o campo de sincronismo em máquinas já estão prontos para uso, somente é necessário parametrizar os dados de entrada.

Facilidade de configuração remota (ex comprimento de corte) através de outras interfaces paralelas, interface serial RS232/ RS485 ou CANopen, PROFIBUS

Varias funções usuais para area de corte como contagem de lote, contagem de perdas ou simulação de velocidade virtual
Alimentação – 30 VDC, tensão auxiliar para encoder fornecida pelo proprio controlador 5 VDC

Referencial de saida para controle de velocidade através de +/- 10 V
Contruido em rack 19‘‘ ou para montagem em trilho DIN.

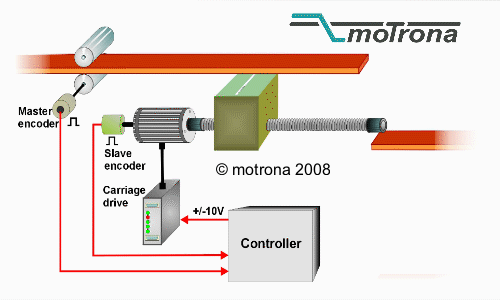

Assista filme em aplicação de corte em movimento: perfil de aluminio

Assista filme em aplicação de corte em movimento: tubos de aço

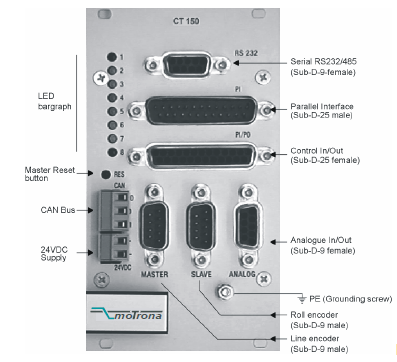

CT150

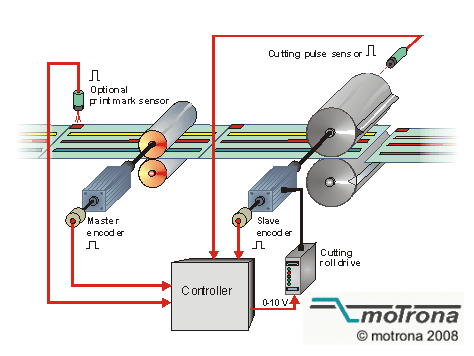

Controlador dedicado para controle do movimento de rotação em máquinas de corte, onde todo o processamento rotativo necessita de velocidade síncrona, enquanto a ferramenta está envolvida.

Controle extremamente preciso afim de preservar as partes mecânicas e sistemas que geram o movimento, através de auto otimização das velocidades de transição polinomial
Alta precisão de corte, mesmo durante a aceleração e durante velocidade máxima
Excelente propriedade dinamica através de controle em loop fechado, templo do ciclo de apenas 150 µsec.
Pode operar com servo drive em 4 quadrantes possuindo referencia através de +/- 10 V na entrada
Programação facil através do Windows operator software
Facilidade de configuração remota (ex comprimento de corte) através de outras interfaces paralelas, interface serial RS232/ RS485 ou CANopen,
Varias funções usuais como ajuste de corte através de marcas no material, controle de registros, controle de lote e contagem de perdas
Alimentação – 30 VDC, tensão auxiliar para encoder fornecida pelo proprio controlador 5 VDC

Contruido em rack 19‘‘ ou para montagem em trilho DIN.


Assista filme em aplicação de corte em movimento: papelão corrugado

MC700

O MC700 e MC720 são controladores de uso universal para 1 até 4 eixos, programáveis para garantia de alta precisão através de download simples para a aplicação correspondente
Performance excelente para area de cortes em guilhotinas ou equipamentos similares

Com o uso dos firmware CT701xx, o controlador proporciona uma solução ideal e de alta precisão para todos os tipos de guilhotinas ou maquinas de corte em movimento excêntrico que necessitam compensação de velocidade (cosinus) durante a penetração da ferramenta.

O firmware CT70104 (“light version”) é perfeito para corte de aluminio ou de perfis de aço com baixa espessura.
O firmware CT70110 (“heavy duty version”) é perfeito para corte de grandes chapas Inox ou perfis de aço com maior espessura.

Características:

Controle extremamente preciso afim de preservar as partes mecânicas e sistemas que geram o movimento, através de auto otimização das velocidades de transição polinomial
Alta precisão de corte, mesmo durante a aceleração e durante velocidade máxima
Programação da compensação da velocidade cosinus
Controle de torque especial através da caracteristica do material, como aço inox, etc.
Eixo virtual incorporado (selecionável)

Aplicações com MC 700 e respectivos firmware

Firmware	Licença	Documento	Descrição	Exemplo de aplicação
BY70105a.ecr	LIC 0000	BY701_e.pdf	CONTROLADOR SINCRONO 4 EIXOS com registro de marca e eixo principal virtual selecionável
CT70104b.ecr	LIC0300	CT701__e.pdf	CONTROLADOR ROTATIVO DE CORTE E FURAÇÃO as versões padrões para todas as aplicações de cortes e perfuração exigem um perfil de velocidade e controle na forma de cosseno
CT70110c.ecr	LIC1500	Envio somente após solicitação	CONTROLADOR PARA GULHOTINAS Versão de serviço pesado com melhoria das caracteristicas para corte de metais de grande espessura
CT70301a.ecr	LIC0050	CT703_e.pdf	CONTROLADOR DE CORTE ROTATIVO para corte de papelão corrugado, papeis de imprensa, plasticos etc. também para perfuradores, sistemas de impressão intermitente etc
FS70109a.ecr	LIC0050	FS701_e.pdf	CONTROLADOR DE CORTE VOADOR para todos os tipos de corte em movimento ou voador, ex. madeira
TB70101a.ecr	LIC0300	Envio somente após solicitação	CONTROLADOR PARA MAQUINA DE EMBALAGEM TUBULAR para controlade simples de todos os drives envolvidos no processo de fabricação
WR70101d.ecr	LIC0000	Wr701_e.pdf	CONTROLADOR PARA BOBINAGEM E TENSÃO para uso em aplicações que necessita bobinagem e tensionamento do material
WR70101d.ecr	LIC0000	Wr701_e.pdf	CONTROLADOR TRANVERSAL para uso em cabos, fitas e outras aplicações na area de bobinamento e desbobinamento
