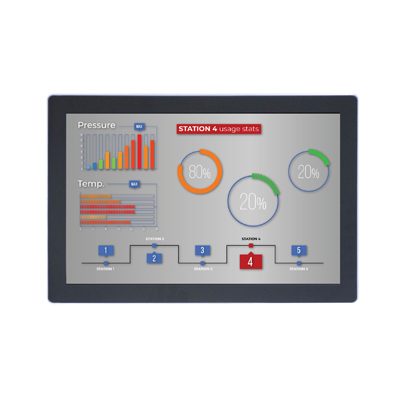

Painel PC 12″ LCD, Touch Screen Capacitivo, Processador Cortex-A9 com 2GB de RAM DDR3 e 8GB eMMC Flash, e Wi-Fi e Bluetooth
O PPC-A9-120-C (PN CS10768F120P) é um computador de painel industrial de alta qualidade, que possui um LCD de 12 polegadas com tela sensível ao toque capacitiva, um processador Cortex-A9 de quatro núcleos com 2GB DDR3 de RAM e 8GB eMMC Flash, um Wi-Fi e Bluetooth integrados, Ethernet de 1 Gb, 4 portas USB 2.0, 4 portas RS232 (mediante solicitação RS485 ou CAN), 1 porta HDMI para um monitor secundário, um canal SATA-II para armazenamento extra e um conector de áudio de 3,5 mm.
Painel PC 12″ LCD, Touch Screen Capacitivo, Processador Cortex-A9 com 2GB de RAM DDR3 e 8GB eMMC Flash, e Wi-Fi e Bluetooth
O PPC-A9-120-C possui vários conectores de expansão na parte traseira – 4 conectores USB 2.0, 1 conector LAN e 4 conectores RS232. Ele também possui uma antena WiFi e Bluetooth, um conector HDMI e um conector de áudio de 3,5 mm. O módulo WiFi / Bluetooth é baseado no Realtek RTL8723BS, um chip 802.11bgn 2.4G que integra LAN sem fio (WLAN) e um controlador de interface SDIO com o controlador Bluetooth 2.1 / 3.0 / 4.0 integrado. Ele combina um WLAN MAC, uma banda base de WLAN compatível com 1T1R e WLAN RF em um único chip. Observe que um módulo 4G / 3G pode ser adicionado. Entre em contato para mais informações. O produto também possui um slot para cartão SIM.
Este computador possui 5 canais UART. Um canal UART é usado pelo Bluetooth, os 4 restantes são roteados para as 4 portas DB9 (COM1-4); a configuração padrão é 4*RS232 , mas é possível configurar cada porta individualmente como RS232, RS485, CAN . Entre em contato conosco se precisar de uma configuração diferente. A velocidade da porta RS232 é de até 115200 Baud.
O PPC-A9-120-C possui uma porta Ethernet de 1Gb de canal e uma porta HDMI que pode ser configurada por software. A resolução máxima suportada no monitor HDMI externo é 1920 × 1080 a 60Hz. Quando se trata de recursos de áudio, o PPC-A9-120-C possui um conector de saída / entrada de 3,5 mm e um alto-falante interno de 2W.
Sistema no módulo
Esse sistema no módulo torna possível integrar um computador inteiro a um dispositivo, simplificando significativamente a personalização do dispositivo. É por isso que somos capazes de oferecer uma personalização rápida de todos os nossos produtos.
No centro de cada produto Portwell está um sistema no módulo. Isso significa que todos os produtos compartilham o mesmo núcleo. Torna sua aplicação facilmente atualizável – sem a necessidade de reescrever uma única linha de código, sua aplicação é atualizada, graças ao mesmo sistema no módulo. Este produto apresenta a série de processadores de aplicativos .iMX 6, o CS-SOM-iMX6Q.
O processador .iMX6Q Quad representa a mais recente conquista em processadores de aplicativos multimídia integrados. Eles apresentam implementação avançada do núcleo quad Arm® Cortex®-A9, que opera em velocidades de até 1,2 GHz. Eles incluem processadores gráficos 2D e 3D, processamento de vídeo em 1080p e gerenciamento de energia integrado. Cada processador fornece uma interface de memória DDR3 / DDR3L / LPDDR2 de 64 bits e várias outras interfaces para conectar periféricos, como WLAN, Bluetooth®, GPS, disco rígido, monitores e sensores da câmera.
Entre em contato conosco para obter mais detalhes, se você quiser comprar o CS-SOM-iMX6Q separadamente.
Tela sensível ao toque
O PPC-A9-120-C possui uma tela de 12” com uma resolução de 1024 × 768 pixels e uma tela de toque capacitivo de 10 pontos. As telas sensíveis ao toque capacitivas de 10 pontos oferecem um controle estável e preciso sobre o dispositivo, além de excelente clareza de imagem.
A tela oferece um brilho muito alto de 250 nits. Quando se trata do ângulo de visão, a tela oferece vários ângulos: vista superior, inferior, esquerda e direita.
Se o seu aplicativo exigir um monitor secundário, a porta HDMI na parte traseira do painel permitirá que o dispositivo funcione em uma configuração de monitor duplo com resolução de 1920×1080 pixels a uma taxa de atualização de 60Hz.
Software e SO
O PPC-A9-120-C possui uma tela de 12” com uma resolução de 1024 × 768 pixels e uma tela de toque capacitivo de 10 pontos. As telas sensíveis ao toque capacitivas de 10 pontos oferecem um controle estável e preciso sobre o dispositivo, além de excelente clareza de imagem.
A tela oferece um brilho muito alto de 250 nits. Quando se trata do ângulo de visão, a tela oferece vários ângulos: vista superior, inferior, esquerda e direita.
Se o seu aplicativo exigir um monitor secundário, a porta HDMI na parte traseira do painel permitirá que o dispositivo funcione em uma configuração de monitor duplo com resolução de 1920×1080 pixels a uma taxa de atualização de 60Hz.
Especificações Técnicas
| Peso | 2000g |
|---|---|
| Dimensões | 280 × 185,5 × 27,5 mm |
| Fator de forma | Painel |
| Tamanho da tela (polegadas) | 10.1 “ |
| Resolução | 1280 * 800 |
| CPU | Cortex-A9 |
| INSTANTÂNEO | 8GB |
| RAM | 2GB DDR3 |
| Brilho (cd / m²) | 250 |
| Bluetooth | Bluetooth integrado |
| Wi-fi | WiFi a bordo |
| 4G | 4G a bordo / opcional |
| HDMI | 1x HDMI |
| SATA | 1x SATA II |
| Ethernet | 1x LAN 1000M, 1x LAN 100M Opcional |
| USB | 1x USB 2.0 OTG, 3x USB 2.0 HOST |
| GPIO | 4x Entrada Isolada, 4 Saída Isolada 5 ~ 24V (pode conduzir corrente de 500mA) |
| RS485 | 3x RS485 |
| POSSO | 2x CAN |
| RS232 | 2x RS232 |
| Campainha | sim |
| Consumo de energia | 7W |
| Certificação | CE |
| OS | Android, Linux, Ubuntu |
| Armazenamento externo | Slot para cartão TF (microSD) |
| Tela sensível ao toque | Capacitivo de 10 pontos |
| Entrada de energia | 12 ~ 36V DC |
| Temperatura de trabalho | -20 ° C ~ 70 ° C. |
Informações adicionais
| Armazenamento | 120GB, 1TB, 240GB, 32GB, 480GB, 500GB, 64GB |
|---|---|
| Memória | 2GB |
| Processador | Cortex-A9 |
| Sistema Operacional | Android, Ubuntu |
| Tamanho da Tela | 12″ |
